OXIMETRO DE PULSO PARA AMBULANCIA    TENKO    TK2515

1.-EL EQUIPO BIENE CON UN CARGADOR - TRANSFORMADOR, PARTE FRONTAL DEL EQUIPO, UNA VEZ QUE EL EQUIPO HA SIDO CONECTADO Y ENCENDIDO EL INTERRUPTOR PRINCIPAL (E) VERIFICAMOS QUE ENCIENDEN LOS LED (1,2) 1=SIGNIFICA EQUIPO CONEXTADO, 2=LA PILA ESTA RECARGANDO, B= PARA ENCENDE EQUIPO,

2.-PARTE REVERSO DEL EQUIPO D=FUENTE DE ENERGIA, E=INTERRUPTOR PRINCIPAL, C=LA SALIDA RS232, A=CONEXION HACIA LA ESTACION DE FERR..

3.-IDENTIFICACION EN LA PANTALLA: 3=ONDA PREDITOGRAFICA, 4=LA HORA, 5=LA FUENTE DE PODER, 6=LA ALARMA, 7=LA SATURACION, 8=LAS ALARMAS DE SATURACION, 9=LATIDOS DEL CORAZON - PULSO, EXPRESADOS EN BPM,  10=LAS ALARMAS DE LATIDOS DEL CORAZON.

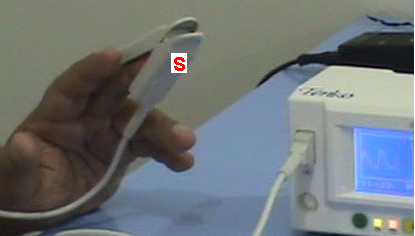

4.-ANTES DE COLOCAR EL SENSOR AL PACIENTE (S) VERIFICAR QUE NO TENGA ANILLOS, U OTROS,  SE PUEDE COLOCAR CUALQUIERA DE LOS DEDOS,

5.-UNA VEZ COENCTADO AL PACIENTE VEMOS EN LA PANTALLA ONDA PREDITOGRAFICA, LA HORA, LAS ALARMAS, LA CONEXION DE FUENTE DE PODER Y LA SATURACION DE OXIGENO, LAS ALARMAS DE SATURACION, Y ASI COMO SE DESCRIBIO ANTERIORMENTE. ESTA PANTALLA PRESENTA EN TODO MOMENTO.

6.-CUANDO UNA ALARMA ES TRANSGRDIDO SEA POR LA SATURACION DE OXIGENO O POR LATIDOS DEL CORAZON INMEDIATAMENTE SONARA EN LA FIG (6) Y EMPIEZA A PARPADEAR.

COMO ENTRAR AL MENU DE ALARMAS

1.- PRESIONAR EN BOTON MENU-->Y APARECE LA VENTANA DE CONFIGURACION DE VALORES, ALRAMA, VELOCIDAD, TIEMPO, LUZ, MODO.

2.-SI DESEO ENTRAR AL MENU DE ALARMAR PRESIONARE LA TECLA DE SET (G) SIEMPRE EN CUANDO EL ENFOQUE ESTE EN ALARM.

3.-Y VEMOS QUE EMPIEZA A PARAPDEAR LOS VALORES DE SATURACION DE OXIGENO EN EL LADO ALTO HI: 99.

4.-PUEDO BAJAR LA ALARMA (H), SUBIR LA ALRMA (I); UNA VEZ CAMBIADO LOS VALORES GRABO Y EL ENFOQUE CAMBIA PARA LA SIGUIENTE OPCION LO: 93 CON EL BOTON SET (G)

5.-LAS SIGUIENTES MODIFICACIONES DE LOS VALORES SON DE LA MISMA FORMA PARA SPEED, TIME, LIGHT, D/MODE

6.-PARA SALIR DE LA VENTANA DE CONFIGURACION PRESIONAR EL BOTON MENU

PARA VER LA MEMORIA - TENDENCIAS  DEL EQUIPO:

1.-PRESIONAR EL BOTON TREND (E) Y VEMOS LA STE: VENTANA CON LAS COLUMAS DE TIEMPO, SATURACION DE OXIGENO, PULSO (PR), PAGINA >< Y TIEMPO><; COMOVEMOS EL ENFOQUE ESTA EN EL PAGE > ENTONCES CON LAS TECLAS DIRECCIONALES PODEMOS CAMBIAR A PAGINA ARRIBA O PAGINA ABAJO ESTO PERMITE REVIZAR AL MEDICO LOS VALORES GUARDADOS.

2.-COMO PODEMOS VERIFICAR LOS VALORES BAJAN A LA MEMORIA CADA TIME >< 10M SEGUN LA GRADUACION QUE SE VE,

3.-SI QUEREMOS MODIFICAR LOS VALORES DEL TIEMPO DE ALMACENAMIENTO EN LA MEMORIA SE DEBE DE PRESIONAR LA TECLA SET Y MODIFICAR LOS VALORES, PULSANDO VARIAS VECES DE ACUERDO A LO REQUERIDO.

4.-SI QUEREMOS SALIR DE ESTA OPCION PRESIONAMOS LA TECLA TREND (E)

CONSIDERACION DEL CUIDADO MINIMO

1.-EL EQUIPO NO DEBE DE GOLPEARSE, ASIMISMO EL SENSOR ES SUMAMENTE DELICADO; EVITAR QUE SE CAIGA, SE GOLPEE,

2.- ASEGURARSE SIEMPRE DE ENCHUFAR CORRECTAMENTE EL SENSOR

3.-ASEGURAR DE PONER EL EQUIPO EN UN LUGAR PLANO Y SEGURO DONDE NO LE PUEDA CAER AGUA, NO PONER OTRO DISPOSITIVO ENCIMA,

4.- ALEJAR DE EQUIPOS QUE GENEREN DE GRAN FUENTE DE ENERGIA, COMO LOS RAYOS X, ECOGRAFOS, POR QUE CAUSARIAN INTERFERENCIA EN SU CAMPO ELECTROMAGNETICO.

5.- LA LIMPIEZA SE DEBE DE RELIZAR CON ALGODON , UN POCO DE ALCOHOL, DESIFECTANTE,   LIMPIAR EXTERNAMENTE.

6.-APAGADO DEL EQUIPO DESPUES DE RETIRAR EL SENSOR DE PACIENTE PRESIONAR EL BOTON VERDE (B) Y PULSAR EL BOTON PRINCIPAL (E) DEL REVERSO DEL EQUIPO DE LA MISMA FORMA CUANDO SE ESTA TRABAJANDO CON BATERIA RECARGABLE.


MANTENIMIENTO Y REPARACION  DEL EQUIPO

1.-PARTES INTERNAS: D=TARJETA DE ENTRADA DE LA FUENTE DE ALIMENTACION, E=BATERIA, F=TARJETA DE SENSOR DE SATURACION, G=TARJETA PRINCIPAL, I=ES EL CONECTOR A LA TARJETA DE LA FUENTE DE ALIMENTACION DE LA TARJETA PRINCIPAL
B=ENTRADA DEL TRANSFORMADOR DE CORRIENTE DE 12 V; SI PASA ALGUN PROBLEMA PROBAR LOS DIODOS QUE ESTAN CERCA A (B),

2.-PARA PODER HACER MANTENIMIENTO DEL EQUIPO SE RECOMIENDA USAR ALCOHOL ISOPROPILICO  PARA LIMPIAR LA PARTE INTERNA UNA VEZ SACADO TODO,

3.-PODEMOS DESMONTAR LA TARJETA DE LA FUENTE DE ALIMENTACION Y REALIZAR ALGUNAS MEDICIONES CON MULTITESTER, NOS DEBE DE MEDIR 12 V

4.-ASIMISMO LA BATERIA DEBE DE MEDIR 12 V
5.-PODEMOS SACAR TAMBIEN LA TARJETA DE SATURACION PARA ESTO TENER CUIDADO LOS PINES QUE TIENE A UN COSTADO.
